鋼結構設計總說明

一、工程概況

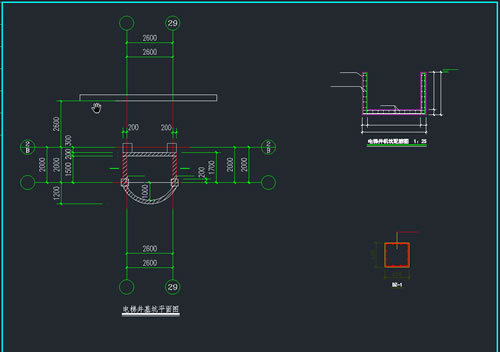

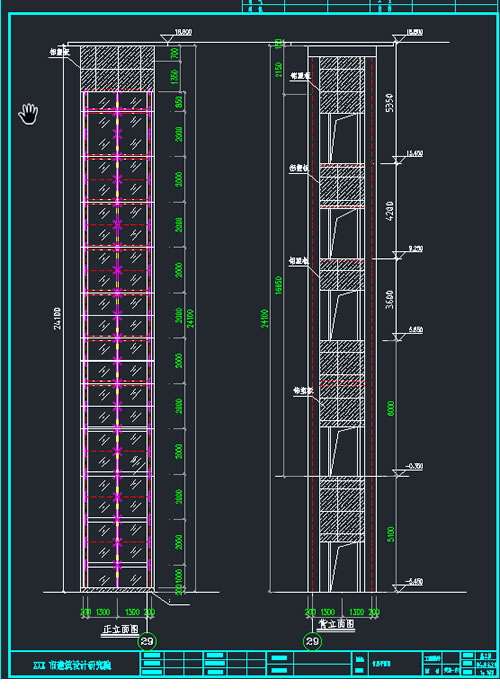

本工程為明XX市XX小區安裝電梯.

二、本工程依據建設單位提供的數據和現行規范、規程設計，遵循的主要規范、規程及規定有：

1、建筑結構荷載規范（GB50009-2001）

2、鋼結構設計規范（GB50017-2003)

3、建筑防火設計規范（GBJ-16-87)

4、建筑鋼結構焊接規程（JGJ81-2002)

5、鋼結構制作工藝規程（DBJ08-216-95)

6、涂裝前鋼材表面銹蝕等級和除銹等級（GB8923-88)

7、鋼結構工程施工質量驗收規范（GB50205-2001)

8、鋼結構高強度螺栓連接設計、施工及驗收規程（JGJ82-91)

三、設計總則

1、本工程方案圖設計依據建設單位提供的各項指標要求而設計。

2、本工程主體結構正常使用和正常維護下，設計耐久年限為50年，彩板部分為20年，建筑結構安全等級為二級；

四、結構計算荷載取定（標準值）

 1、梁上恒荷載：0.5KN/m，梁上活載為2KN/m,機房層活荷載：20.0KN/m, 機房恒荷載：4.0KN/m2,屋面活荷載：0.7KN/m, 機房恒荷載：0.5KN/m2,基本風壓：0.5KN/m,地面粗糙度為B類。

2、抗震設防為7度抗震，設計基本地震加速度值為0.15g。

五、結構及連接材料的選用

1、主剛架材質采用Q235-B鋼，其屈服強度為235N/mm；

2、柱腳錨栓使用GB702-Q235鋼；

3、所有結構用（除特別標明外）加勁板，連接板一律采用8mm厚鋼板；

4、無特殊說明，梁、柱連接端頭板材質一律與主鋼構件相同；

5、摩擦型高強度螺栓：螺桿材質采用20MnTiB，螺帽采用15MnVB，P分別為：M20P=155KN.墊圈采用45號號鋼，強度等級10.9級；每個高強度螺栓的預拉力。

六、防火要求：

本工程火災危險性為戊類，耐火等級為二級梁，耐火極限要求≥1.5h，柱耐火極限要求≥2h,。其構件外涂層防火處理由建設單位與消防單位協商施工。
