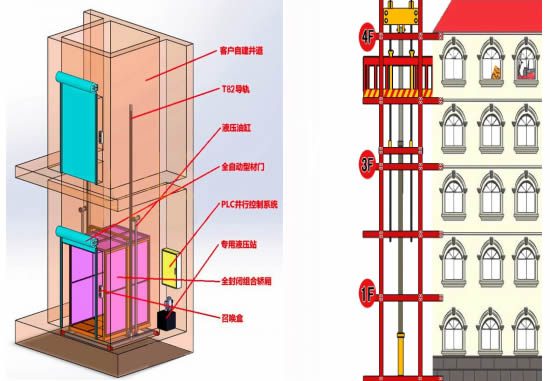

升降貨梯產品示意圖

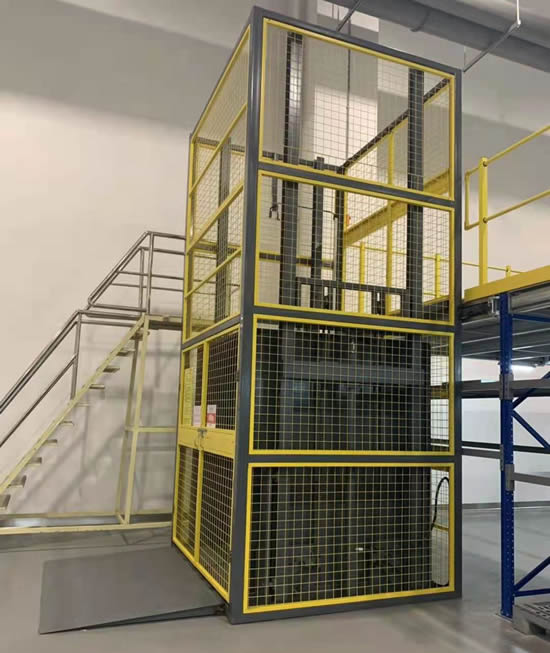

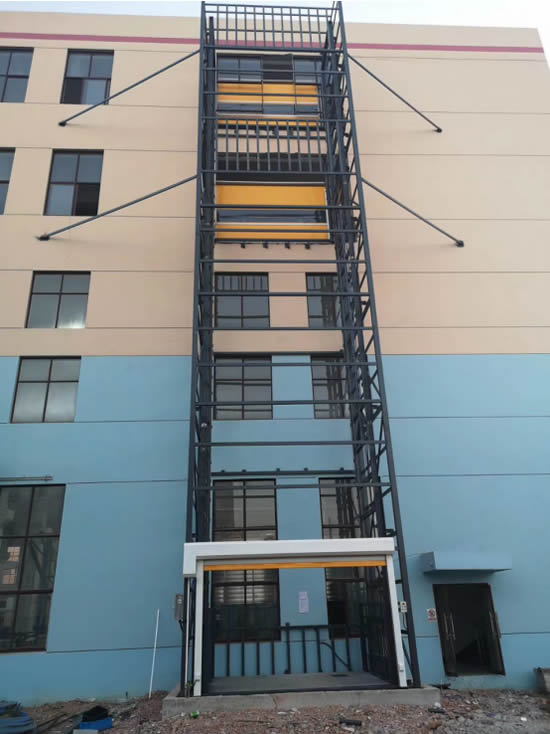

項目實例

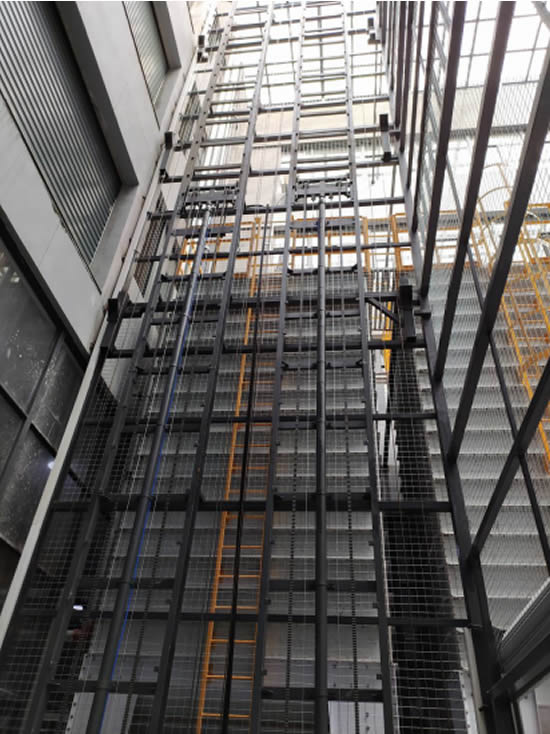

貨梯防護欄內部

三、安裝基坑井道土建說明

1.建筑要求：基坑設防水層，尺寸誤差小于10mm,基礎厚度大于200mm，建議采用C30混凝土。

2.配電：根據升降臺的電機功率配置相應的配電箱。升降臺標準動力電源為三相四線制交流380V電源。

3.預埋管：從液壓站至基坑（可在基坑的任意方位進入）鋪設—2"管，管路轉角半徑“R”大于400mm。

4.液壓站：液壓站的安裝位置由業主根據就近，方便操作的原則決定安裝位置。

本圖片所示尺寸不代表適合所有客戶，若安裝空間受限，或其他特殊情況，可咨詢我方

四、整機配置及技術要求說明

技術參數

序號 項目名稱 規格型號及技術要求

1 產品型號 TX-SJD5-6

2 額定載荷 5噸重載荷，設計上保證安全系數余量

3 臺面尺寸 長L8000*寬W5000*（mm）

4 升降行程 6000mm

5 自身高度 400mm

6 精磨油缸 100mmx4

7 液壓油泵 32ml/r

8 電機功率 7.5Kw

9 升降速度 6~8m/min

10 額定壓力 11.5MPa

11 重型鏈條 LH1623

機械結構

序號            規格型號及技術要求

1 臺面面板 厚10mm,材質Q345B錳鋼花紋鋼板（上海寶鋼、國標優質材料）

2 臺面縱橫梁（骨架） 材質Q235B錳鋼矩形管160*60*5mm

（上海寶鋼、國標優質材料）

3 導軌材料 12#槽鋼+8#槽鋼+100*100*5方管（上海寶鋼、國標優質材料）焊接

5 導輪導軌 錳鋼方管（上海寶鋼、國標優質材料）

6 安全護欄 Q235B無縫鋼管或者方管 高1500mm

7 其他型材 Q235B上海寶鋼，國標優質鋼材

液壓系統

序號 規格型號及技術要求

1 電機功率 7.5KW，無錫新大力，或客戶指定

2 液壓泵站 海曼克一體式液壓站

3 液壓泵閥 浙江海特克或客戶指定，確保動力系統的穩定，極少維修。

4 液壓密封件 日本NOK、華爾卡，或客戶指定

5 精磨油缸 無錫大金精磨油缸，國產優質，或客戶指定。

6 高壓油管 雙層金屬絲耐高壓液壓橡膠管、管接頭，西北橡膠集團，國產優質或客戶指定品牌

7 液壓油 46#抗磨、抗壓液壓油。

8 額定壓力 8.5±1（MPa）

10 液壓系統工作溫度 -30℃~+70℃

電控系統

序號            規格型號及技術要求

1 升降動力電源 AC/380v/50HZ(可選)

2 控制電源 DC24V，保證操作人員安全

3 控制方式 點動；電控箱附帶操作按鈕；具有斷路、過載、接地保護裝置

4 電控箱安裝方式 外置，具體根據安裝現場環境進行設計。

5 按鈕線長 具體根據安裝現場環境進行設計。

6 按鈕數量 具體根據安裝現場環境進行設計。

7 主控柜 浙江正泰，或客戶指定

8 警示燈（紅綠黃） 浙江正泰

9 電源插座 浙江正泰

10 低壓斷路器 浙江正泰

11 交流接觸器 浙江正泰

12 熱繼電器 浙江正泰

13 中間繼電器 浙江正泰

14 行程開關 浙江正泰

15 電纜 國產優質

16 輔材 國產優質

精藝生產及其他說明

序號 項目名稱 規格型號及技術要求

1 執行標準 JB/T 9229.1～9229.3-1999

2 焊接工藝 采用氣體保護焊，焊縫整齊劃一，焊接均勻牢固，無氣泡、無裂紋。

3 表面處理及油漆 噴涂四遍油漆、防銹，防腐蝕性能好、附著力強，持久美觀。

4 設計壽命 ≥10年。

5 設備利用率 ＞98%

6 工作噪音 ≤50dB(A)

7 油漆顏色 灰色

五、產品優勢

?所有產品選用高品質的元件，以提高可靠性，耐用性和操作的安全性

1. 緊湊型液壓動力單元。IP65防護等級的標準液壓動力單元配置有過載回流閥，油箱內置吸油和回油過濾器以減低噪音。搭配IP55防護等級的3相電機。

2.在所有活動部件寬軸承減少軸承負荷;連同所有樞軸點都有黃油嘴便于加潤滑油脂，延長設備使用壽命。

3. 精密加工，確保整機平穩性能和運行精度。

4. 錳鋼矩形管底盤，確保上升下降運行安全。

5. 液壓動力單元防護等級達到IP55。

6. 帶緩沖設計的液壓缸確保升降臺下降時順暢閉合。每個液壓缸都裝有防爆閥，以確保軟管破裂時立即停止崩塌。

7.橫向負載受力均升降平穩從而延長使用年限。

8. 上行的行程限位開關，方便調節上行高度。

9. 保養和維修安全支撐臂。

?此外，標準配件包括：

1.電器與元件防護等級IP55

2.24伏電壓控制

3.電纜按鈕盒帶有急停按鈕

4.恒壓控制按鈕確保上升下降速度順暢

5.電機過熱保護

6.吊環螺栓，便于運輸/安裝

?產品質量

1.設計：專業CAD軟件1:1設計，SolidWorks三維模型精準結構分析；所有建模和設計都采用3D電腦軟件完成。為非標設備提供先進的設計和進行模擬運行測試。提前在設計過程中把設計缺陷排除。

2.零部件加工：主要零部件都是精加工完成，以確保每個部件的運行精度。

3.焊接加工：大噸位的載重是對焊接技術知識的嚴謹把關來確保整機設備質量的可靠性。

4.整機裝配：在每一個安裝步驟上，有專門的團隊負責最終成品的組裝。

檢驗和測試：出廠前根據訂單要求進行調試、載重測試和檢驗。確保無質量問題。

六、售后服務

本公司嚴格按照國家標準、行業標準要求設計和生產，質量實行三包：

一、壹周內退換

1.客戶收到的產品不符合訂貨要求中的規定，造成不能正常使用。

2.產品存在不能正常使用和無法修復的缺陷。

二、壹個月包換

1.客戶收到的產品與訂貨產品型號不符。

2.在交貨的運輸過程中造成產品缺損，無法修復。

三、壹年包修

1.自產品交貨之日起壹年內，正常使用情況下，由于產品質量原因（使用不當?shù)热藶樵虿粚儆诒Ｐ薹秶┰斐傻脑O(shè)備故障，免費保修，終身上門維護。

四、導軌鏈條升降臺的維護與保養

(一)導軌鏈條式升降貨梯的月保養

1、液壓油一旦出現變暗、發粘或有砂礫等異物時，應及時更換；

2、檢查滾輪、中間軸及軸承，油缸銷軸及軸承，臂架鉸軸及軸承等有無磨損，如有磨損應立即進行維修或更換；

3、各部位應分別加注一些潤滑油，這樣可以延長軸承的使用壽命。

(二)導軌鏈條式升降貨梯的年終保養

1、把液壓油放盡棄掉，換上新油，避免繼續使用舊油。否則系統中的運動部件就會加速磨損。

2、檢查所有的液壓管道和接頭，管道不得破損，接頭不得松動，必須將所有接頭擰緊；

3、卸下并拆開下降閥，用壓縮空氣將柱塞吹凈，然后裝入重新安裝。
