關于潔凈電梯的定義及名詞解釋請讀者參考本司其他相關內容，或點擊標題下的標簽“潔凈電梯”加以了解。本文著重介紹潔凈型電梯的相關技術方案及解決方案。
一、潔凈空間的四原則
|
潔 凈 措 施 |
不將灰塵帶入 |
過濾器本身及外框無漏風 |
轎廂內外保持一定正壓 |
|
作業人員穿潔凈服并經風淋 |
|
帶入工具、材料等擦洗干凈 |
|
不讓灰塵產生 |
正確穿著潔凈服 |
不使用易發塵的物品 |
|
減小不必要的要員走動 |
|
不使用的物品不帶入 |
|
不讓灰塵堆積 |
電梯使用前，清掃作業不留死角 |
盡量減少或避免井道內出現凹槽等死角部件，減少井道所需配管 |
|
快速排除灰塵 |
增大換氣次數 |
氣流形式使得灰塵難以在設備上附著 |
二、潔凈系統解決方案
（1）不同空間潔凈度確定 ；
潔凈電梯在不同潔凈區的設定
（2）不同空間壓差值設定 ；
井道域的潔凈度等級一般低于轎廂內一個等級，轎廂與井道之間的壓力差不小于5Pa，若井道與非潔凈區連接，則井道與非潔凈區之間的壓力差不小于10Pa。

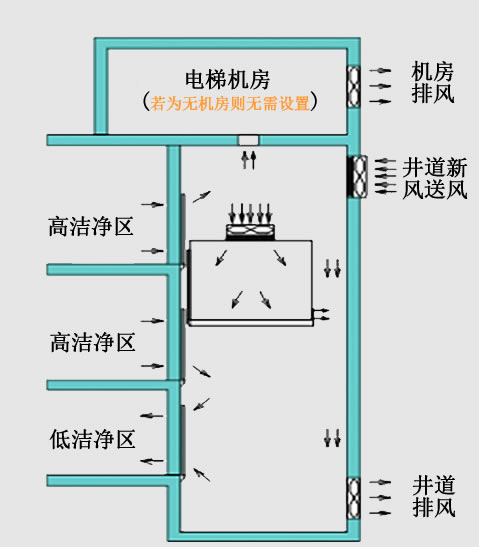

（3）不同空間空氣流向的設定 ；
（4）井道凈化循環流程

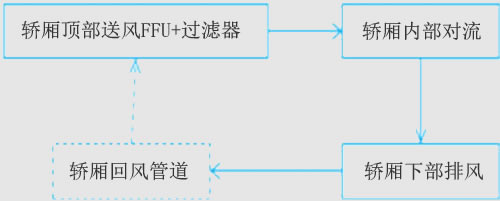

（5）轎廂凈化循環流程
千級/百級轎廂空氣流向控制設計方案（請使用單位優先根據 設計院要求實施）
這種轎廂結構較為復雜,此通風方案轎廂，設內、外兩層轎廂。設在轎廂頂部的FFU有兩個進風口，其中一個進風口從井道提供轎廂所需的新風進風量，以此補充因轎廂與井道內的壓力差及轎門間的縫隙而泄露的空氣。
三、潔凈電梯轎廂潔凈措施
（1）轎廂壁與轎廂壁之間采用非金屬材料連接，并采用密封膠密封。
電梯部位：轎廂壁
（2）轎廂壁與轎底之間的縫隙采用密封膠密封。
電梯部位：轎廂壁與轎底
（4）門板與地坎之間除門導靴外，還設置長封板，減小門板與地坎之間的間隙。
電梯部位：門板與門框之間
（5）轎壁與轎壁、轎壁與轎頂?shù)钠唇又苯俏恢迷O(shè)置陰角條，將直角變?yōu)閳A角。
電梯部位：門板與地坎
轎壁與轎壁、轎壁與轎頂拼接位置
四、潔凈電梯對井道的要求：
（1）設置通風系統，潔凈度比轎廂內的潔凈度低1個等級為宜。
（2）鋼結構井道，采用高附著烤漆，或環氧樹脂噴涂，內外封板需采用潔凈室專用裝修材料。
（3）井道內不應有凸出井道內的結構。
（5）井道壁上的縫隙在電梯安裝完成后需膠封處理。
（5）機房入口完工后需采用膠墊密封。
（6）電梯安裝完工后，井道、機房等需經的細打掃。
五、潔凈設備
轎廂頂部設置高效無隔板空氣濾清器（GKYS）及通風機組（FFU）。
通風機組為選用低噪音振動的風機。（GKYS）高效濾清器，過濾效率99.99%@0.3μm－99.999%0.12μm。
通風機箱和過濾器分體，更換拆卸方便
