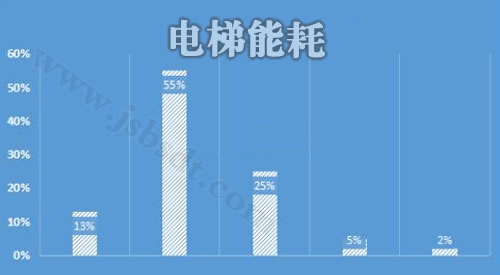

電梯能耗預測
E:elevator＝(K1×K2×K3×H×F×P)/(V×3600)+ E待機
式中：
E elevator—— 電梯在一年內使用的能量， kWh/年；
K1————— 驅動系統系數， K1＝1.6（交流驅動系統）
K1＝1.0（VVVF 驅動系統）
K1＝0.6（帶能量反饋的VVVF 驅動系統）；
K2 ——————平均運行距離系數， 2層 K2＝1.0，
單梯或兩臺且超過2 層 K2＝0.5，
3 臺及以上 K2＝0.3；
K3—————— 轎內平均載荷系數,K3＝0.35；
H———— 最大運行距離,m；
F———— 年啟動次數，一般在700到1000之間；
P———— 電梯的額定功率,
P＝P1×P0千瓦；
P1——與平衡系數相關的系數，
平衡系數 50％時P1＝1.0
平衡系數40％時P1＝0.8
平衡系數30％時P1＝0.6
P0 ＝(0.5x 額定載重量x 額定速度x gn)/(1000*Ns*Ng*Nm)
此處：
Ns ——懸掛效率，默認值ns＝0.85；
Ng——傳動效率，蝸輪蝸桿ng＝0.75；
無齒輪 Ng＝1.0；
Nm — 電動機效率，默認值對于AC nm＝0.75
對于VVVF nm＝0.85；
Ng——9.81 m/s2
V———— 電梯的速度，m/s；
Estandby————1 年內使用的待機時的總能量， kWh/年
因電梯耗電與很多因素有關，較為復雜情況不適以上模型，可以用來預測電梯運行時的能耗。其結果可以用于整個建筑物的能量評估。
一般根據家用電梯執行標準GB/T21739-2008，主要看曳引機的能耗
1.1 曳引機主要技術性能參數
額定載重量:Q=400Kg;電梯額定速度:V=0.3米/秒;提升高度:H=2.7米;轎廂理論重量:P=480kg。
對重理論重量:G=660kg;曳引比:1:1,i=1;鋼絲繩根數:n=4根;鋼絲繩直徑:d=Ф8 mm。
1.2 曳引機的功率計算
N=Qv(1-ψ)/102ηi
其中:Q=400 Kg
V=0.3m/s
ψ=0.4-0.5取0.45(平衡系數)
η=0.60(機械效率)
ī=1
表達式：N=Qv(1-ψ)/102ηī=(400×0.3×0.55)/(102×0.60×1)=1.08 KW<1.1KW（GB/T21739-2008標準中規定的數值）
