本公司選用的防爆電梯產品采用全電腦控制技術，信號傳輸更準確及時，運行控制更加人性化。整個系統穩定可靠，運行平滑。采用先進的傳感器裝置，可以精確計算樓層信號，盡量使電梯停靠與樓層處于同一水平面上，使貨物進出更加輕而易舉。
可根據所使用場合的不同，相應的采取不同的設計、“量體裁衣”，將電梯功能發揮至最大化。
1、防爆電梯工作條件
1.1海拔高度不超過1000m。
1.2機房內空氣溫度應保持在0～40℃之間。
1.3運行地點的最濕月月平均最高相對濕度為85％。
1.4供電電壓380V7％ 50HZ。
1.5介質中無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。
1.6符合國家關于Ⅱ類2區dIIBT4規定的爆炸危險場所。
2、防爆電梯主參數及主要功能
2.1額定載重量：
2.2額定運行速度：
2.3防爆等級：dIIBT4。
2.4電氣防爆型式：隔爆、增安、本質安全復合型。
2.5控制型式：全電腦智能化控制。
2.6操縱方式：有司機操縱、轎內按鈕選層、自動平層、層樓按鈕召喚、自動開關門。
3、引用的技術標準：
電梯符合中華人民共和國相關的質量標準和安全規范：
1 GB3836.1-2010 《爆炸性氣體環境用電氣設備第1部分：通用要求》
2 GB3836.2-2010 《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》
3 GB3836.3-2010 《爆炸性氣體環境用電氣設備第3部分：增安型“e”》
4 GB3836.4-2010 《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》
5 GB3836.15-2000 《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》
6 GB/T7025.1～3-1997《電梯主參數及轎廂、井道、機房的型式與尺寸》
7 GB7588-2003 《電梯制造與安裝安全規范》
8 GB8903-2005 《電梯用鋼絲繩》
9 GB10058-2009 《電梯技術條件》
10 GB/T10059-2009 《電梯試驗方法》
11 GB10060-1993 《電梯安裝驗收規范》
12 GB12974-1991 《交流電梯電動機通用技術條件》
13 GB24478-02009 《電梯曳引機》
14 GB/T18775-2009 《電梯、自動扶梯和自動人行道維修規范》
15 GB50310-2002 《電梯工程施工質量驗收規范》
16 JG5009-1992 《電梯操作裝置、信號及附件》
17 Q/320500KD002-2000《產品圖樣、技術文件和工藝文件編號規則》
18 Q/320500KD003-2000《電梯常用材料及其檢驗規程》
19 Q/320500KD004-2000《外購件、外協件及其檢驗規程》
20 Q/320500KD005-2000《板材零件的剪、折及其檢驗規程》
21 Q/320500KD006-2000《電梯機械加工零件的一般要求及其檢驗規則》
22 KD016-2006 《涂漆質量規定》
23 Q/320500KD008-2000《電梯產品包裝技術條件》
24 TSG7003-2011《電梯監督檢驗和定期檢驗規則-防爆電梯》
《電梯安裝監督檢驗及定期檢驗規程》（04年7月30日國家質量監督檢驗檢疫總局發）未盡事項按國家、行業有關標準執行，而且優先按就高和就嚴的標準執行。
主要部件的防護等級
1 防爆曳引電機 ExdⅡBT4 IP55
2 防爆制動器 ExdeⅡBT4 IP55
3 防爆控制柜 ExdibⅡBT4 IP65
4 本安接線箱 藍色本安接線箱
5 防爆接線盒 EXeⅡT6 IP55
6 防爆填料函 ExdⅡ WT-12-M90×2
7 防爆電阻箱 ExeoⅡT4 IP55
8 風扇電機 Exd IIBT4 IP55
9 門機電機 Exd IIBT4 IP55
10 齊納安全柵 [Exib]ⅡB
11 隔離安全柵 [Exia]ⅡB
12 旋轉編碼器（曳引機） ExiaⅡBT4
13 旋轉編碼器（門機） ExiaⅡBT4
14 防爆轎內電話 Ex[ib]ⅡBT4
15 防爆斷路器 ExdeⅡBT6
16 防爆檢修燈 ExdⅡBT4
4、 技術要求
4.1供貨商提供的設備及控制技術應滿足安全消防和工藝介質和現場環境條件的使用要求，并能保證設備長周期安全穩定運行，使用壽命保證在20年以上。
4.2電梯轎廂配有防爆對講電話、事故照明（支持時間30 分鐘）?？紤]同中控室聯系線路。轎廂內裝修材料為A 級材料。
4.3 電梯轎廂頂設緊急出口，并考慮安全設施。
4.4 電梯每站呼叫控制按鈕、顯示屏，首層設消防聯動的操作按鈕。
4.5 電梯配防墜及限速裝置。
4.6 外露金屬構件表面油漆防腐處理。
4.7若煤氣化框架發生火災，機房內電梯控制箱接收消防聯動控制器發出的聯動控制信號，應能使電梯停于首層，同時電梯運行狀態信息和停于首層的反饋信號應傳給消防控制室，賣家在設計電梯控制原理時應考慮以上要求。轎廂內設置與消防控制室通話的專用電話，電話由設計院設計，賣方需預留電話安裝位置。
4.8電梯專用變頻曳引電機及排煙風機防爆等級為ExdⅡBT4 Gb，外殼防護等級為IP55。電動機的工作制、額定功率、堵轉轉矩、最小轉矩、最大轉矩、轉速及其調節范圍等電氣和機械參數應滿足電梯在各種運行方式下的要求，電動機容量的選擇滿足電機溫升發熱、啟動能力、過載能力的校驗要求。在國家規定的電壓、頻率波動極限值以內，電機均要求能穩定運行。需配備電梯專用絕對值式循環碼光電旋轉編碼器。
4.9防爆控制柜外殼防護等級達IP55。防爆等級為Ex pxⅡBT4 Gb?，F(xiàn)場控制箱上及箱內設備及接線應有標識。
4.10電梯所用主、控電纜需阻燃、防水、耐腐蝕、耐老化的，使用壽命至少達20 年。至成套設備的饋電電纜末端采用電線槽保護，并采用電纜密封件連接。成套箱的電纜進口采用螺紋口，螺紋口口徑根據電纜規格配置。
4.11電梯專用變頻器容量滿足曳引電機功率的使用要求，并留有一定的余量。
4.12操作控制系統要具有數據采集、程序控制、顯示、自診斷、報警、通訊等功能，全閉環矢量控制。全電腦控制 需自帶Flash EPROM 存儲卡及鋰電池。安裝及編程要求：
（1）合理考慮輸入、輸出點數，留有15%余量；
（2）合理的強、弱電纜布線，要求動力部分、?？刂撇糠帧⑷娔X控制、I/O 電源分別配線，當數字量輸入輸出線與動力線無法分開時，要求用繼電器來隔離輸入輸出線上的干擾；模擬信號和高速信號線選擇屏蔽電纜，屏蔽線一端接地；
（3）主要聯鎖點須接入主CPU 站。
4.13各安全開關，限位開關防護等級均為IP55。
4.14 整個轎廂頂、側及門全部采用普通不銹鋼（304）材料，板材厚度不小于1.5mm，箱底可采用不小于8mm以上的花紋鋼板做底板，轎廂周圍的鋼構骨架材料采用國家標準型材，設計強度需滿足國家規范要求。除不銹鋼外的所有型材及板材必須進行防腐處理，防腐標準應滿足《工業設備及管道防腐蝕工程施工規范》GB50726-2011、《工業設備及管道防腐蝕工程施工質量驗收規范》GB50727-2011、《鋼結構工程施工質量驗收規范》GB50205-2001等規范要求。
4.15 在設備發貨時，賣方提供的各類圖紙數量要求如下：
-電梯井道及機房土建布置圖（12份，CD2份）
-電梯部件安裝圖（12份，CD2份）
-產品出廠合格證明書 （2份）
-電梯使用維護說明書（12份）
-電梯電氣圖清單（4份， CD2份）
-產品使用說明書（12份，CD2份）
-電氣原理圖及符號說明、電氣接線圖（12份，CD2份）
-裝箱清單 （6份）
5、主要防爆措施的特點及優勢：采用的新技術。
采用國際先進的第四代防爆技術，在電梯電器，機械方面采用自行研發或合作研發的最新防爆電器、機械部件。
5.1曳引機采用隔爆型變頻電機，縮小體積，環保節能。
5.2 驅動方式采用帶矢量控制的閉環型變頻變壓方式，提高控制精度，有效利用能源，曳引機軸上安裝防爆編碼器，達到零速制動，制動時不產生熱量。
5.3 所配置本安型光電編碼器克服了隔爆型光電編碼器笨重、故障多的缺點。
5.4 制動器采用具有雙獨立線圈的隔爆型制動器，既符合防爆要求，又完全符合電梯安全要求，可以防止剩磁或單個線圈故障影響電梯正常制動所引起的溜車危險。

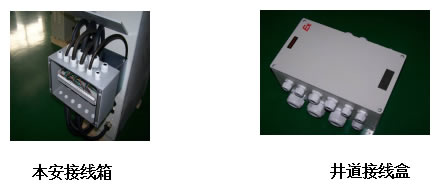

5.5 隔爆型控制柜為高強度鋁合金材質，柜門設有窺視窗方便維護人員檢查，一邊配置本安型接線箱有利維修人員檢修電梯排除故障而無需打開主控制柜，另一邊配置增安性強電接線箱，避免工地現場直接接線至隔爆型主柜的施工質量影響安全性能。
5.6 控制柜所配變頻器工作時會產生大量的熱量，安裝在鋁合金控制柜體內，鋁合金散熱好。而且所用變頻器是專為防爆電梯要求設計，可以整體安裝在鋁合金控制柜體，并在外部加裝散熱器，通過特制高效導熱管能使變頻器有效散熱，不會因工作溫度上升頻頻保護而影響電梯工作，也無需增設散熱風扇而影響隔爆效果。
5.7 對運行中會產生熱量的變頻器配套裝置泄流電阻，采用油浸性方式將其浸入絕緣的防爆液中，既能散熱冷卻又起到絕緣的效果。
5.8 根據GB3836.15－2010強制執行標準中10.3.2電纜引入口滿足的條件，當防爆容積大于2dm3時是不能直接用普通的防爆電纜引入口，必須采用有填料函的防爆電纜引入口，一般電梯的主控制柜容積都遠遠大于2dm3。電梯防爆主控制柜所有電纜引入口均采用了可拆卸的填有防爆填料函的專用接口，而且該接頭可反復使用，降低控制柜日常維護成本。其防護等級為IP55，使用該接口可以預防粉塵的侵入，滿足粉塵防爆的要求。控制柜上所有電纜均只通到本安型接線箱和增安性強電接線箱，所有引入口都在工廠內完成制作，經多道檢驗，保證施工質量達到防爆要求。
5.9 電氣布線為電梯專用電纜布線，隨行電纜為電梯專用扁電纜，強電為YC系列重型專用電纜。

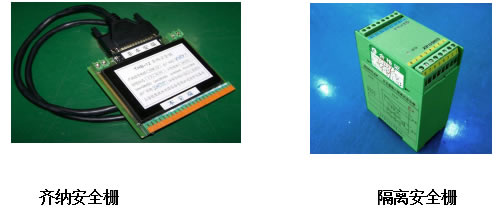

5.10井道電氣部件采用本安型防爆，而且符合“GB7588－2003電梯制造與安裝規范中，對安全回路中強制規定必須是安全電路，即安全電路是不可置疑的完全可靠”的要求，配置了兩組安全柵，常規的本安電路使用齊納安全柵，安全回路中的本安電路使用隔離式安全柵。使用隔離式安全柵的電路是國家檢測部門認可的屬于安全電路，用在電梯的安全回路中是絕對可靠的。
5.11開關門電機采用隔爆型變頻電機，實施閉環的變頻變壓控制，省去了電阻變速所必需的體積大熱量高的變速電阻箱。
5.12對比較容易忽視的風扇電機采用了隔爆型電機設計。
5.13必須配置的金屬裝置，如安全鉗制動楔塊、限速器動作壓塊都采取無火花措施，確保上述機構動作時不成為點火源。
6、一般功能
6.1 電梯有供電系統斷相、錯相保護、曳引電動機過載保護、超速保護、緩沖器保護等相關功能。
6.2 在一層召喚箱上設有總操作開關鑰匙，方便電梯的投入和退出使用。
6.3 電梯每層站設有按鈕召喚，用來呼喚轎廂，如果轎廂已在本層但關著門，可以啟用本層廳外開門。
6.4 轎內和層站的呼叫登記后，按鈕都有發光記憶，轎廂根據指令要求自動調派電梯響應，完成相應指令后，指令發光記憶清除。
6.5 轎廂內操縱箱和每層站都配有層樓顯示屏，以顯示電梯當前位置。
6.6 電梯設有過載保護報警，以便超重時發出警鈴報警信號，并停止關門，在卸載后取消報警方可繼續運行。
6.7 電梯轎門上設有光幕，當動力操縱的自動門在關閉運行期間，有人穿門口被觸動時，能使門重新開啟。
6.8 電梯運行中層門與轎廂的電氣聯鎖裝置必須安全、可靠，電梯正常運行時不能打開層門，如果一個層門的電氣聯鎖斷開，電梯將不能起動或繼續運行。
6.9 電梯運行過程中，發生超速的緊急情況下，有防止墜落的設施。
6.10 電梯采用單臺控制。電梯層站指令經控制系統微電腦處理后進行自動平層、自動開關門，也可進行手動開關門。
6.11 電梯轎廂內配有警鈴呼救裝置、防爆電話，機房內配有防爆電話。
6.12 電梯轎廂內設有防爆照明燈和防爆軸流風扇。
6.13 轎頂、轎內都設有一個檢修運行裝置，機房設有緊急電動運行裝置，轎頂具有最高優先權。
6.14 轎廂內設有應急防爆照明燈，轎廂頂、井道頂層、底坑均設有防爆照明燈。
6.15 電梯開關門聲音不大于65dB，運行期間轎廂內噪聲不大于55dB，電梯機房內不大于80dB。
6.16 機房設有轎廂慢速移動裝置（手動盤輪），系統在停電或電氣系統發生故障時，可以人工操作移動轎廂。
6.17 電梯的井底設有排水設施，或者作防水處理。（該系統由買方負責）。
6.18 電梯的成套配件由我方全面提供，并對成套配件的質量負全部責任。
7、質量保證
7.1 質量保證措施
1、我方選用設備的設計和制造完全滿足國家有關標準、規范的要求，并充分考慮當?shù)丨h(huán)境條件和使用條件的影響。
2、產品按ISO9001對產品從設計、原料采購、熱加工、冷加工、半成品、裝配、測試、售后服務每個環節進行控制。
3、設備用材采用能滿足其使用條件的優質材料，零部件的選擇以技術先進、成熟可靠、安全耐用為基本原則。嚴禁采用國家公布的淘汰產品和技術。
4、確保所有外購件均為全優的，涉及到分包商的供貨質量、設備性能、售后服務等方面，我方承擔全部責任，一經發現質量問題隨時無償更換。
5、設備的機械質量保證期為設備到賣方現場后18個月或設備安裝竣工驗收合格并取得當?shù)丶急O(jiān)局的使用許可證后12個月，兩者以先到為準。質保期內由于設備本身的質量問題我方提供免費維修服務。
6、我方保證在有充分而適當?shù)木S護條件下整機使用壽命不少于15年，易損件使用壽命大于1年，在合同規定的質量保證期內，對所提供設備的設計、工藝、制造、安裝等所有我方原因造成的設備損壞全部由我方無償供貨、更換或維修。由于買方原因造成的問題，我方也應及時幫助處理。
