看到上圖中的雙穩態開關，大家都不會陌生，在很多電梯門機控制系統（速度控制）中都會用到，尤其在NICE900門機與松下門機速度控制時都會出現。

上圖中的雙穩態開關為常開型，還有常閉型（不常用）。雙穩態開關顧名思義就是開關出點具有兩種穩定的狀態，不是常開就是常閉。它的觸點的開閉狀態是如何轉變的呢？其實開關里面就是個干簧管開關如下圖

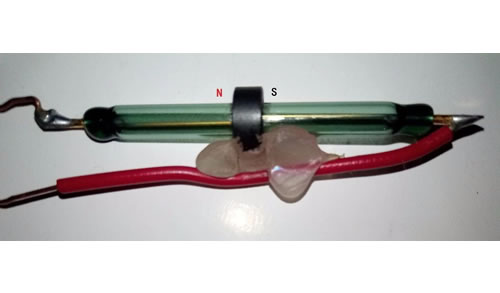

雙穩態開關內的磁環式干簧管

上圖中為雙穩態開關內的磁環式干簧管，磁環分N（英文North,北極）極和S（英文South，南級），當用磁鐵的任一磁極延開關單方向劃過，利用磁鐵的同極相吸、異極相斥的特性，會將開關觸點的開閉狀態發生改變。

在現場門控制系統使用中，無論雙穩態開關的標注狀態是開狀態或閉狀態，安裝時只需調整開關的安裝方向或調轉磁豆的磁極即可。

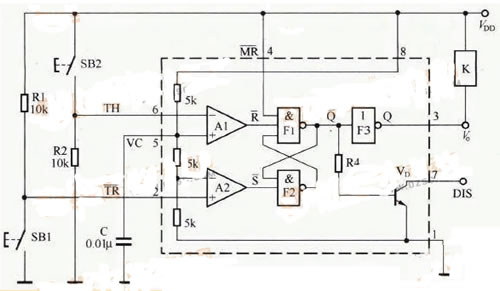

雙穩態開關電路圖

下圖為雙穩態開關控制電路。該控制電路在通電后，它的TH端被電阻R2拉向低電平，TR端被R1拉向高電平。這時，555電路的輸出端輸出低電平，繼電器K為吸合狀態。隨后，如果按下SBl，由于TR端被拉向低電平，電路進入置位狀態，輸出端輸出高電平，繼電器斷電釋放，電路進入穩態；如果是按下SB2，則有高電平加至TH端，電路輸出狀態不變。在電路輸出高電平的狀態下，如果按下SB2 ，則有高電平加至TH端。這時TR端也為高電平，所以555電路翻轉，輸出端由高電平變?yōu)榈碗娖?，繼電器通電吸合，進入另一個穩態。在隨后的控制過程中，只要交替按下SB1與SB2中的一個，就會有一個對應的輸出狀態。只要不按下按鈕，原有的輸出狀態就不會自動改變。
