LED和7段顯示

轎廂位置：正常運行過程中，TCB提供位置信息。在INS/ERO和緊急救援操作中，SPB通過DZI計數。（并且顯示其它相關信息）

SDI     : (上行/下行)方向指示器。LED顯示的數字代表轎廂的相應速度。當轎廂速度高于0.3m/s（TCB參數SDI-MAX）時，揚有LED閃爍。（同時也顯示其它功能）

DZ      ：轎廂處于門區。該信息由TCB提供（傳感器1LV/2LV），在緊急救援時，由DZI提供。

          合同速度---點亮=合同速度，閃爍=過快。（TCB參數Spe-mg和Speed）

BAT MOD : SPB由電池供電（電源故障）

SPB OK  : 內部自測浪好。SPB軟件正常工作。

COM OK  : SPB和TCB之間的通訊狀況良好。

MP,BC   : Gen2系統中無此功能。

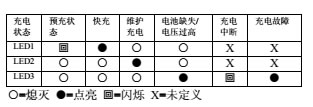

LED1-3提供了有關電池狀態的信息。可以通過蓋板開口處識別這些信息。

蜂鳴器

當SPB完成自測以及在緊急救援過程中，當轎廂到達門區或當救援速度（TCB參數SDI-MAX）超速時，蜂鳴器將發出報警聲。

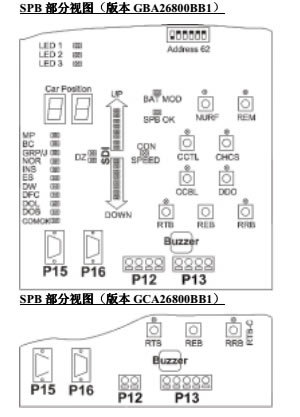

摘錄:SPB版本GBA26800BB1

P12 編碼器A（速度）

P13 編碼器B（方向）

P16 用于MCB的SVT插頭（OVFWW）

P15 不帶REM的設備：用于TCB的SVT插頭；帶REM的設備：無功能（SVT同TCB連接，REM通過位于E&I面板中的獨立線纜工作）

按鈕（SPB版本GBA26800BB1）

大多數按鈕均有嵌入的能夠顯示工作狀態的發光二級管LED.

CCTL 至頂層的命令

CCBL 至底層的命令

DDO  門操作無效（前門+后門）

CHCS 大廳呼梯切斷

NURF 測試緊急電源操作（EPO）

REM  REM服務（用于維修）

RRB  限速器遠程重設（不用于Gen2）

REB+RTB 限速器遠程啟動（同時按下兩個按鈕）通過空心導線進行限速器的機械重設

按鈕的其他功能

當同時按下以下按鈕時，7段顯示器（轎廂位置）可以顯示出其它一些功能。

REB+DDO 最重要/優先的故障

REB+CHCS 轎廂速度

REB+NURF 未過濾的速度和方向（從編碼器A+B獲得的直接信息）

RTB+RRB/RTB-C SPB軟件版本

REB+CCBL 溫度（SPB上的傳感器）

REB+CCTL SPB和TCB之間的通訊：Sr>SVT和RSL良好；S->SVT良好，RSL不良；->無通訊

故障代碼

當轎廂位置顯示閃爍時，則表明SPB記錄了一個故障。

通過同時按下REB+DDO，所有錯誤均通過SDI的LED顯示出來。每個錯誤均有一定的重要性。最優先的故障顯示轎廂位置顯示器的頂部。

Nr.15 未用

Nr.14 串行通訊：奇偶/檢查總量故障

Nr.13 從TCB收到的參數超出范圍

Nr.12 三個編碼器A成排顯示故障：保存入EEPROM

Nr.11 SPB由電池供電

Nr.10 HTS工作（SPB上的溫度傳感器）

Nr.9  DZI故障（檢查DZI傳感器）

Nr.8  轎廂速度超速

Nr.7  TCB和SPB之間的串行通訊丟失

Nr.6  TCB和SPB之間的RSL通訊丟失

Nr.5  電池故障（檢查電池LED1-3）

Nr.4  EEPROM故障

Nr.3  測量到的方向（編碼器B）同TCB顯示方向不符

Nr.2  編碼器B故障（方向）

Nr.1  編碼器A故障（速度）

Nr.0  未用
