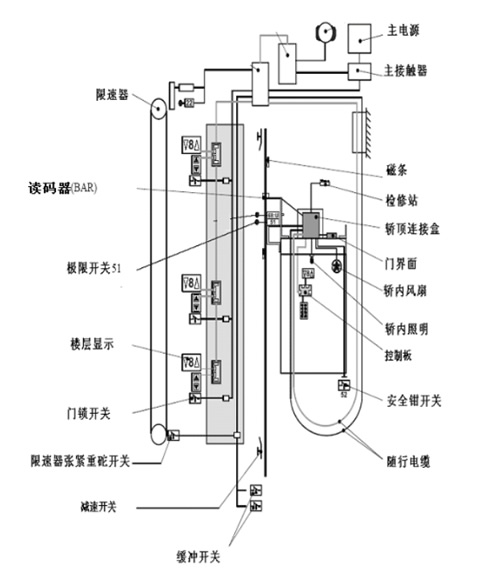

一，主要部件

控制器管理所有的電梯組件之間的通信，比如轎廂電氣設備，井道電氣設備，電機和驅動系統。

二、電氣化部件

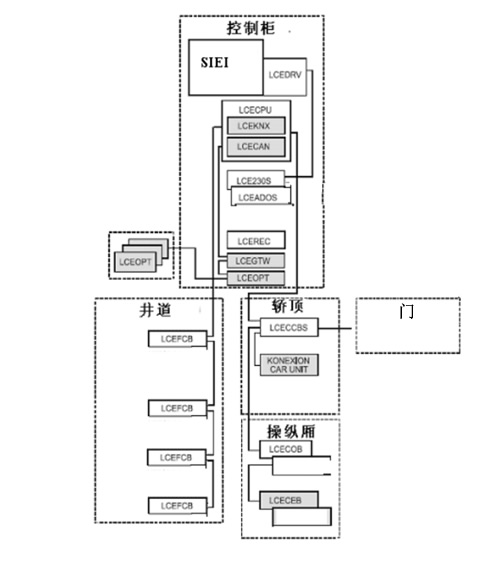

下圖是電氣系統的機構，它由許多PC板組成。

三、控制柜

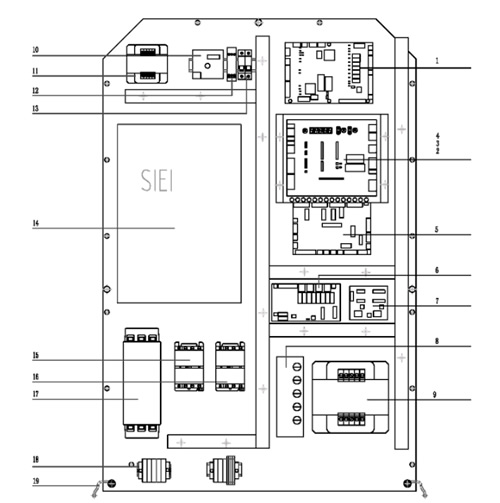

3.1 GPS20K,GP20K,GO20K控制柜排布

1.LCEDRV 驅動模塊     2.LCECPU主控制器    3.LCECAN群控控制模塊     4.LCEKNX電梯運行模塊    5.LCEADO安全回路模塊    6.LCEOPT控制功能板    7.LCEGTW群控控制模塊    8.LCEREC電源模塊

9.變壓器   10.LCEBRK制動器控制模塊   11.變壓器    12.相序保護器   13.空氣開關   14.變頻器   15. 16. 接觸器   17.濾波器  18.線排   19.接地排

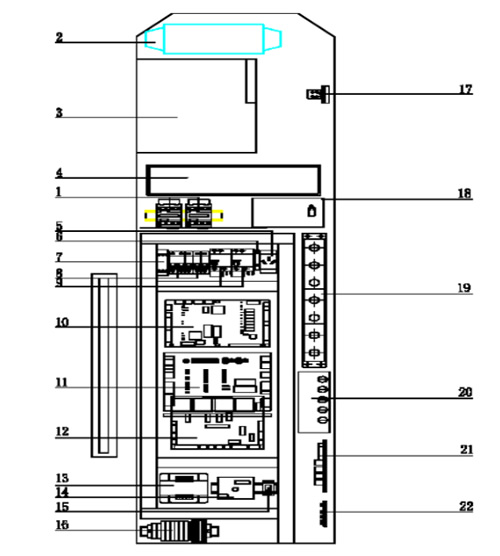

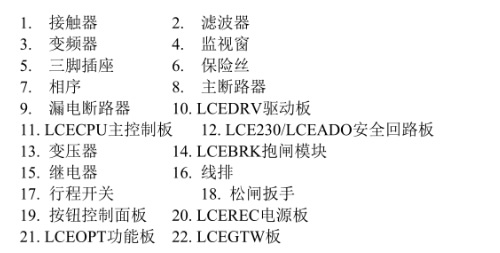

3.2 GPN20K, GON20K控制柜排布

四、用戶界面操作手冊

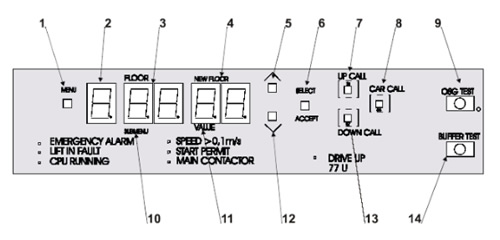

CPU用戶界面按鈕

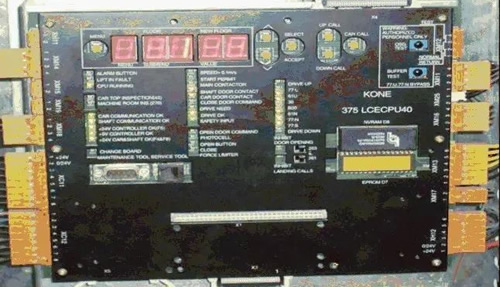

CPU板圖片

1.功能模式  2.功能模式的顯示   3.樓層（轎廂位置）  4.新樓層（目標樓層）  5.增加數值/樓層   6.選擇數值/接受  7.上召  8.內召  9.限速器測試  10.子菜單   11.數值（調整值）   12.減小數值/樓層  13.下召   14.緩沖測試

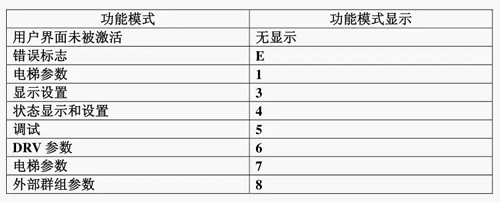

用戶功能模式如下表表示：

五、井道自學習

5.1 上電前的準備工作：

（1）檢查電源、電壓是否正常；

（2）檢查動力線是否緊固；

（3）檢查CPU和DRV板子上的插件是否連接可靠并且連接正確；

（4）檢查動力線屏蔽線接地是否可靠，其余的接地線全部接地；

（5）將機房檢修打檢修，轎頂檢修打到正常；

（6）檢查動力線相序，主機相序

5.2上電后的工作：

（1）確保主電源開關是送電狀態，控制柜空工也送上電；

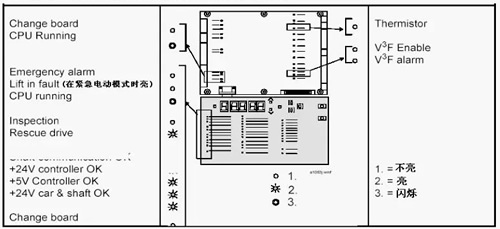

（2）檢查CPU和DRV板子上的點是否顯示正常 ；

5.3檢查安全回路和門鎖是否通；如果不通檢查方法如下：

（1）安全回路板上的保險絲是否裝好確認保險絲好壞；

（2）安全回路板上的插件是否插好；

（3）檢查相序是否正常；

（4）前面的都沒有問題的情況下，斷電用萬用表測量，從安全回路板上拔下XH1再進行測量，量出不通的按照對應的回路去檢查開關：

XC1的1和3是安全鉗、極限開關的回路

XC1的3和5是轎頂上所有安全開關的回路

XC1的5和7是轎門連鎖回路

XH2的1和3是層門連鎖回路

XM1、XM4的1和3在有機房的情況下是盤車輪、夾繩器開關；在無機房的情況下是松閘開關

XM3的1和3是限速器開關

XH1的1和3是對重和轎廂緩沖器開關

XH1的1和5是底坑急停、鋼帶開關、漲緊輪開關

XH1的3和5是底坑所有安全開關

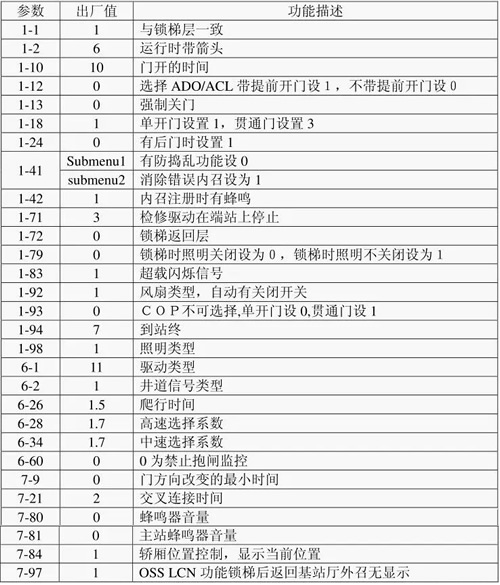

5.4安全回路都通后再檢查CPU里的參數是否正常：

將上述參數一 一對應檢查過以后，如果是新梯還將到井道內部檢查電梯上下運行時是否會與異物碰擦，同時在轎頂上開慢車檢查門刀與層門地坎的距離（7-9）mm，檢查鋼帶垂直度，隔磁板有沒有少（一層對應一個，假樓層除處）；檢查77N、77U距離（再做自學習之前調整為與頂層和底層隔磁板中間線往上和往下3000mm處放置好，做好自學習后對應CPU參數6-20 6-21兩參數進行修改距離，77U和77N不能在鋼帶的同側）；檢查77S同頻開關的距離，頂樓與底樓各裝一個磁鐵，頂樓隔磁板中心位置往下300mm處裝一個磁鐵，底層隔磁板中心位置往上300mm處裝一個磁鐵，磁鐵距離控制好以后，檢查77S同步開關與磁鐵之間的距離7mm左右。

5.5上述工作都做好以后，準備做主機自學習

（1）同步電機電流自學習：Startup/Startup config/Enter setup mode/Autotune/CurrReg

在現場一般采用靜態即鋼絲繩懸掛著時自學習

1.將LCEBRK制動模塊上抱閘信號線插件XVB拔掉

2.根據菜單路徑STARTUP /Startup config/Enter setup mode/Autotune/CurrReg start

3.按Enter確認

4.屏幕顯示CurrReg press 1 key 時按住運行按鈕和上行安鈕（或下行按鈕），等待主接觸吸合，后按一下變頻器面板上的綠色 | 鍵

5.注意：不要松開運行按鈕和上行（或下行）按鈕，自學習進程啟動后顯示屏會自動顯示CurrReg 0%到100%

6.CurrReg 100%后，按Enter確認，再松開按鈕，按上面的步驟再做2次后保存

（2）編碼器定位自學習

1.進入SERVICE菜單，按三次Enter鍵，會顯示Insert password +00000,最后一個0會閃爍，這時輸入密碼12345，然后按返回鍵退出菜單，再根據路徑進入（regulation param/flux config/magnetizconfig/autophasing start）菜單，按Enter回車確認

2.顯示waiting start....時按下控制柜上的運行按鈕和任 一方向按鈕，中途會聽到主機有異響聲，一般這是正常現象。

3.當顯示Autotune end 并閃爍時，可以放掉運行按鈕和方向按鈕

4.按返回鍵，退出到startup菜單，進入startup/save config菜單，按下enter確認保存自學習參數即可。

5.插上抱閘信號線插件XVB

六.做好主機自學習后，慢車調試：

（1）按緊急電動“運行”按鈕，檢查Safety Input Led是否點亮，如不亮則檢查安全回路。

（2）第一次慢車運行時將緊急電動開關置于"ON"位，同時按緊急電動運行按鈕和下行按鈕，查看電動機的運行速度是否正常，如果不正常則更換變頻器到電動機的相序，異步電機更換任意二相，同步電動機要最多更換6次。然后查看電機轉動方向是否正確。如不正確，則修改Travel/Speed setpoint/Spd ref src中Speedref inv src 的設定值，如為NULL則改為ONE，如果是ONE則改為NULL（如變頻器出現保護，則根據維護說明書變頻器故障一節排除）查看抱閘，如有必要，可調整抱閘?。。?，如電梯無法運行，且CPU顯示器上樓層顯示為0時，則先斷電，撥下LECDRV上的XC11:1，重新送電，將電梯開過一段距離，再插上XC11:1并斷電和送電。

（3）轎頂檢修運行，將轎頂檢修開關置于ON位，將緊急電動開關置于OFF位，按轎頂檢修盒上的運行按鈕和任一方向按鈕運行電梯，如電梯不運行，則檢查：

a.查77:U，77：N開關狀態

b.如CPU上的77:U和77：N LEDs燈不亮，而CCBS上的77:U或77：N LEDs亮時，則用磁鐵使之復位。

c.77:U和77：N正常，但電梯無法運行時，先將電梯置于緊急電動模式，看電梯能否在該狀態下運行，如電梯能動，則將電梯開過一段距離，再回復檢修狀態運行。如電梯在緊急電動模式下仍無法運行，則先斷電，拔下LECDRV上的XC11:1重新送電，將電梯開過一段距離后，再插上斷電和送電。
